Зачем предварительно нагревать сварку? Это не просто рекомендация, а предупреждение, способное спасти жизнь.

Предварительный нагрев уменьшает температурный градиент между зоной сварки и основным металлом, что приводит к более равномерному распределению температуры по всей площади соединения и более плавному процессу расширения и сжатия. Для вас это прямая выгода:

Меньше деформаций и короблений.

Детали трудно вытянуть или скрутить.

Внутреннее остаточное напряжение значительно снизилось.

Это особенно важно при сварке толстых пластин, длинных сварных швов или жестко закрепленных, ограниченных конструкций.

Каким образом предварительный нагрев повышает прочность и влияет на эксплуатационные характеристики?

Еще одно важное преимущество предварительного нагрева заключается в регулировании микроструктуры сварного шва и зоны термического воздействия.

Если сталь слишком быстро остывает после сварки, в зоне термического воздействия образуется твердая и хрупкая мартенситная структура. Хотя мартенсит обладает высокой прочностью, он имеет крайне низкую ударную вязкость, и сварной шов очень склонен к растрескиванию при ударах, вибрации или низких температурах.

Предварительный нагрев, замедляя скорость охлаждения, способствует формированию более мягкой и упругой микроструктуры, повышая ударопрочность сварного шва и предотвращая хрупкое разрушение. В ответственных областях применения, таких как сосуды под давлением, конструкционные элементы и несущие соединения, предварительный нагрев является не просто желательным, а необходимым.

Как удалить влагу и загрязнения во время предварительного нагрева?

Влага (технический термин: сырость) — скрытая угроза для сварщиков.

Влага на поверхности металла, а также влага, адсорбированная внутри металла, при высоких температурах сварки разлагается на атомы водорода, которые непосредственно попадают в сварочную ванну, вызывая пористость и трещины. Предварительный нагрев позволяет испарять конденсат, влагу и мелкие загрязнения с поверхности до зажигания дуги, что особенно важно при сварке на открытом воздухе, в условиях низких температур и высокой влажности — основной материал может казаться холодным на ощупь, но на самом деле он уже насыщен влагой из воздуха.

Какие материалы необходимо предварительно нагреть?

Не все сварочные работы требуют предварительного нагрева, но в любом случае, когда предварительный нагрев необходим, его игнорирование равносильно риску неудачи.

Толстые пластины (обычно более 25 мм, а для некоторых сплавов требуется еще меньшая толщина).

Высокоуглеродистая сталь, высокопрочная сталь

чугун

Легированная сталь с высокой закаливаемостью

Сварочные работы в условиях низких температур

Жесткое соединение практически без зазора для смещения.

Чем выше содержание углерода и чем больше толщина материала, тем чувствительнее он к скорости охлаждения и тем важнее становится предварительный нагрев.

Не следует упускать из виду зону теплового воздействия (ЗТВ).

Большинство отказов сварных швов происходит не в самом сварочном металле, а в зоне термического воздействия — области, где микроструктура основного металла изменяется под воздействием сварочного тепла, но не плавится. Эта зона чрезвычайно чувствительна к скорости охлаждения и напряжениям.

Предварительный нагрев позволяет смягчить изменения температуры в зоне термического воздействия, что приводит к более стабильной зернистой структуре, лучшей ударной вязкости и большей трещиностойкости. Если долговременная надежность сварной конструкции имеет первостепенное значение, то стабильность зоны термического воздействия является ключевым фактором предварительного нагрева.

Увеличение тока ≠ Предварительный нагрев

Самое распространенное заблуждение заключается в том, что «если я увеличу ток и припаяю деталь к более горячей точке, мне не нужно будет предварительно нагревать» — это совершенно неверно.

Увеличение силы тока повышает только пиковую температуру сварки и не влияет на скорость охлаждения после выхода дуги. На самом деле, это может усугубить термическое напряжение и чрезмерно быстрое охлаждение из-за большего подвода тепла. Предварительный нагрев следует применять ко всему шву, а не только к сварочной ванне.

Как правильно выполнить предварительный нагрев?

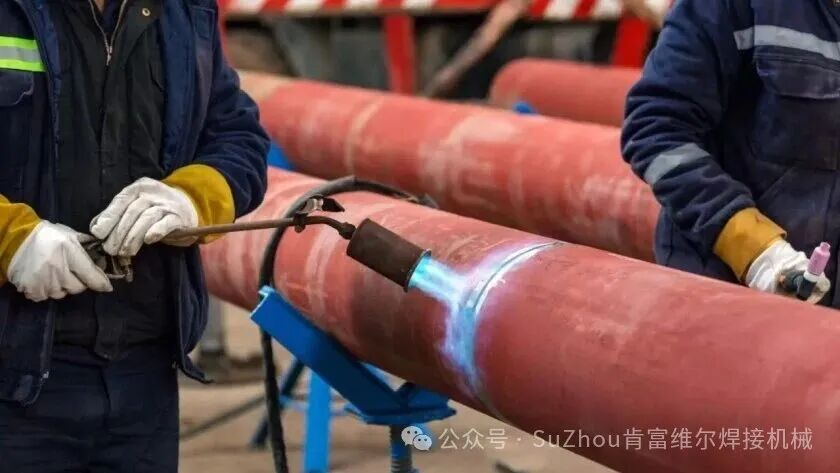

В качестве инструментов предварительного нагрева могут использоваться горелки, индукционные нагреватели, нагревательные одеяла или печи. Ключевым моментом является обеспечение равномерного нагрева , а не локального перегрева. Необходимо довести всю зону соединения (а не только сварочный шов) до требуемой температуры и поддерживать эту температуру во время сварки. Локальный перегрев или неравномерный нагрев делают предварительный нагрев неэффективным.

Температуру можно измерить с помощью воскового термометра, инфракрасного термометра или контактного термометра. Дуговой разряд может быть инициирован только после того, как будет подтверждено, что температура находится в допустимых пределах.

Фактически, этот подход к точному контролю термических циклов сварки давно распространился и на область контактной точечной сварки. В сценариях точечной сварки, включающих высокочувствительные материалы, такие как горячеформованная высокопрочная сталь и алюминиевые сплавы, теплопроводность, сферическая точность и равномерность контакта электродного колпачка напрямую определяют распределение теплового поля в зоне сварки. По сути, это полностью соответствует основной логике предварительного нагрева при дуговой сварке — оба метода направлены на предотвращение образования трещин, вызванных водородом, и хрупких структур путем контроля скорости охлаждения.

Ведущие производители в отрасли, способные достичь сферической точности на микронном уровне, использующие собственные составы медных сплавов и осуществляющие полномасштабный контроль с помощью искусственного интеллекта, давно уделяют приоритетное внимание «управлению предварительным нагревом» как ключевому направлению исследований и разработок. Это превращает каждый электродный колпачок в «микроконтроллер» для термического цикла точечной сварки: погрешности сферической точности контролируются в пределах ±0,05 мм, а допуски по контуру стабильны на уровне 5 мкм. В сочетании с высокой теплопроводностью собственных медных сплавов это предотвращает неравномерное охлаждение и концентрацию напряжений в зоне сварки от источника контакта, по сути, внедряя «логику предварительного нагрева» дуговой сварки в микроскопический контактный процесс точечной сварки. Такой контроль с точностью до микрона может быть достигнут только с помощью комплексного решения для контроля, сочетающего оптическую проекцию и машинное зрение, отражающего логику проверки измерения температуры, необходимую для предварительного нагрева при дуговой сварке.

Подведите итоги

Предварительный нагрев перед сваркой никогда не является излишней мерой предосторожности, а представляет собой ключевой элемент контроля процесса: его роль заключается в снижении скорости охлаждения, предотвращении образования трещин, вызванных водородом, уменьшении деформации и остаточных напряжений, повышении ударной вязкости и предотвращении хрупкости структур в зоне термического воздействия.

В отечественной сварочной промышленности у всех есть токарные станки, но лишь немногие могут обеспечить терморегулирование на микронном уровне и поддерживать точный контроль на протяжении всего процесса. В конце концов, пока в отрасли все еще решают вопрос о достаточной равномерности предварительного нагрева при дуговой сварке, некоторые уже заложили логику управления циркуляцией тепла в сферическую кривизну каждого электродного колпачка.
