Преодоление препятствий в сфере высокотехнологичного производства: как электронно-лучевая сварка стала «невидимым оружием» в области прецизионной обработки полупроводникового оборудования?

В настоящее время, когда полупроводниковая отрасль ускоренно переходит на передовые технологические процессы, производство высокотехнологичных микросхем зависит не только от основного оборудования, такого как фотолитографические и травильные установки, но и от высочайшего качества изготовления базовых прецизионных компонентов. Являясь основой индустрии интегральных схем, точность полупроводниковых материалов и соответствующего производственного оборудования напрямую определяет выход годных чипов и их характеристики. При этом технология электронно-лучевой сварки (EBW), благодаря таким уникальным преимуществам, как высокая плотность энергии, низкий тепловой ввод и работа в вакуумной среде, постепенно становится «невидимым оружием» в преодолении узких мест в области прецизионной обработки полупроводникового оборудования.

Решение проблем с охлаждающими пластинами и вакуумными камерами, переосмысление стандартов прецизионного производства

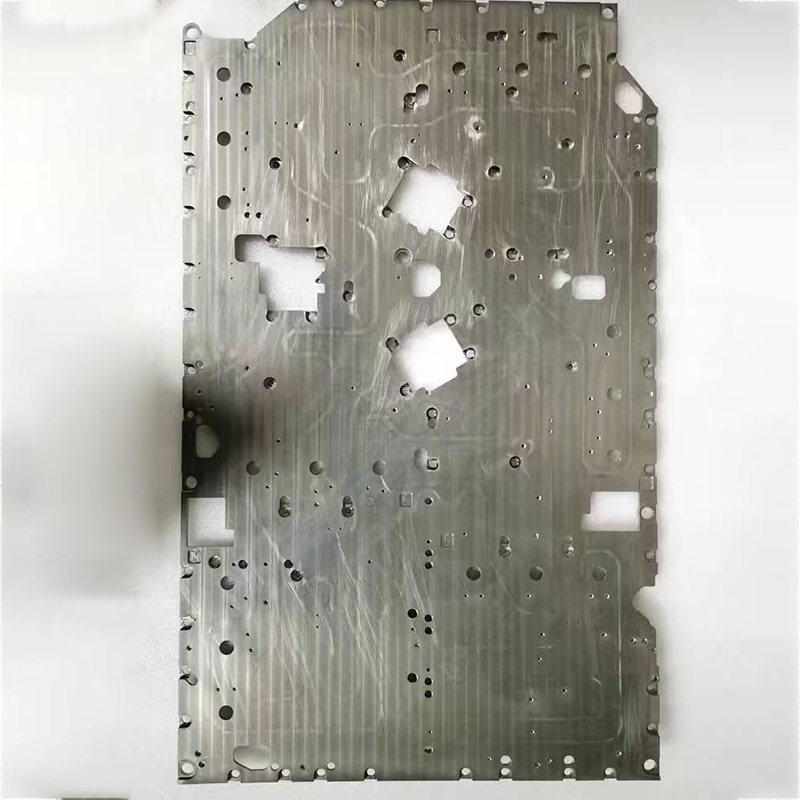

В полупроводниковом производственном оборудовании охлаждающие пластины играют ключевую роль в обеспечении стабильной работы основных компонентов. При использовании традиционных методов сварки при обработке сложных путей прохождения охлаждающей среды внутри охлаждающих пластин часто возникают такие проблемы, как значительная термическая деформация и сложность контроля размеров. Электронно-лучевая сварка, при которой высокоэнергетический электронный пучок воздействует на металл, вызывая его быстрое плавление, благодаря крайне низкому тепловому воздействию и высокой проникающей способности позволяет добиться узких сварных швов и минимальной деформации, обеспечивая абсолютную точность размеров деталей.

Аналогичным образом, вакуумные камеры для полупроводников, являющиеся местом проведения таких ключевых процессов, как нанесение тонких пленок и травление, предъявляют чрезвычайно высокие требования к плоскостности поверхности, гладкости и герметичности. Традиционная сварка MIG или TIG из-за большой зоны термического влияния очень легко приводит к деформации камер из алюминиевого сплава или образованию сквозных пор. Электронно-лучевая сварка проводится в вакуумной среде, что не только полностью изолирует кислород, но и максимально снижает вероятность образования водородных пор, значительно сокращая сложный цикл обработки, который изначально мог бы занять несколько месяцев, и одновременно обеспечивая формовку сверхвысокой точности с минимальным уровнем искажений.

Решение проблем сварки мишеней для обеспечения чистоты «исходного сырья» для микросхем

Если оборудование — это «кухонная утварь» для производства микросхем, то полупроводниковые материалы — это «исходное сырье». При изготовлении мишеней для распыления качество соединения мишени с задней пластиной напрямую влияет на чистоту металлических соединительных слоев микросхем и выход готовой продукции. В настоящее время для крепления мишеней из высокочистого алюминия и алюминиевых сплавов к задней пластине чаще всего используется электронно-лучевая сварка.

Столкнувшись с такими металлургическими проблемами, как склонность алюминиевых сплавов серий 1, 5 и 6 к растрескиванию при сварке и склонность магния и цинка к испарению, электронно-лучевая сварка продемонстрировала превосходную технологическую адаптивность. Благодаря точному контролю скорости и мощности сварки с помощью системы ЧПУ эта технология не только эффективно предотвращает появление пор и деформаций, но и гарантирует чрезвычайно высокую чистоту сварного шва и качество соединения. Такой высококачественный и стабильный процесс сварки обеспечивает мощную технологическую основу для китайских производителей полупроводниковых материалов, позволяя им преодолеть «узкие места», такие как производство высококачественных мишеней.

Содействие продвижению в «глубокую зону» импортозамещения и стимулирование скачка стоимости полупроводниковой отрасли

В настоящее время китайская отрасль полупроводниковых материалов вступает в «глубокую зону» замещения импортной продукции, однако степень зависимости от импорта по таким ключевым материалам, как крупногабаритные кремниевые пластины, высококачественные фоторезисты и высокочистые мишени, по-прежнему остается высокой. На фоне взрывного роста вычислительной мощности искусственного интеллекта и развития передовых технологических процессов спрос отечественных заводов по производству полупроводниковых пластин на ключевые расходные материалы из верхних звеньев цепочки поставок демонстрирует взрывной рост, что, в свою очередь, вынуждает производителей полупроводникового оборудования и комплектующих ускорить переход к производству высокотехнологичной и высокоточной продукции.

Широкое применение технологии электронно-лучевой сварки не только значительно повысило производительность и срок службы полупроводникового оборудования, но и снизило издержки производства высокотехнологичных микросхем у источника. В будущем, по мере постоянного расширения всей производственной цепочки полупроводниковых материалов в Китае и преодоления технологических барьеров, передовые технологии прецизионного производства, представленные электронно-лучевой сваркой, непременно придадут еще более мощный импульс китайской полупроводниковой отрасли в преодолении блокады и достижении полной автономности и контроля над всей производственной цепочкой.
